METERING · 전자식 전력량계

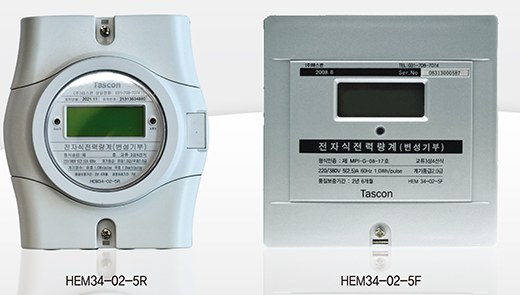

삼상 전자식 전력량계 (변성기부)
Three Phase Digital Electricity Meter
HEM34-02-5R (노출) · HEM34-02-5F (매입)
- 삼상 4선식 전자식 전력량계로 매입형과 노출형의 제품으로 현장의 여건에 맞게 효율적으로 설치가 가능합니다.
- 매입형의 경우 결선단자대 후면구조로 부하 및 CT선의 결선이 용이합니다.
- 노출형의 경우 상하, 좌우 원하는 타입으로 현장에서 손쉽게 회전 변경이 가능합니다.
제품 사양
| 모델명 | HEM34-02-5R | HEM34-02-5F |
|---|---|---|
| 상선식 | 삼상4선식 | 삼상4선식 |
| 정격 | 220/380V 5(2.5)A 60Hz | 220/380V 5(2.5)A 60Hz |
| 결선방식 | 상하, 좌우 | 후면 |
| 계기등급 | 1.0급 | 2.0급 |
| 계기정수 | 1.0Wh/Pulse | 1.0Wh/Pulse |
| 설치방식 | 옥내용 | 옥내용 |
| Hole Size | CT : 5 [mm], PT : 3 [mm] | N/A (screw type) |
| LCD / Digit Size | 48x20 / 4.6x8.2 (WxH) [mm] | |
| 통신방식 | RS-485 | |

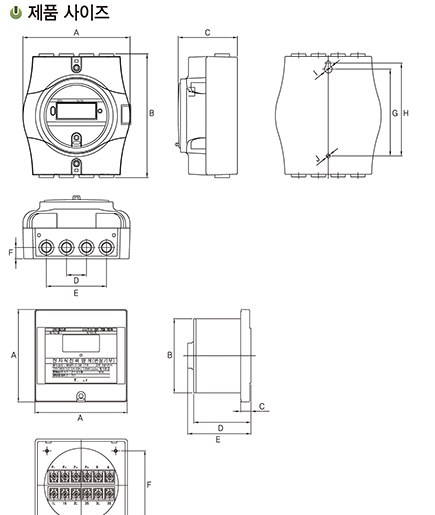

외형 사이즈 [mm]
| 모델명 | 전류 [A] | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| HEM34-02-5R | 5(2.5) | 123 | 143 | 65.6 | 23 | 69 | 13 |
| HEM34-02-5F | 5(2.5) | 121 | 97 | 12.9 | 75 | 83 | 90 |
타공 사이즈 [mm]
| 모델명 | 전류 [A] | G | H | I | J |
|---|---|---|---|---|---|
| HEM34-02-5R | 5(2.5) | 102 | 109 | 8.8 | 4.5 |
| HEM34-02-5F | 5(2.5) | B : 97 |

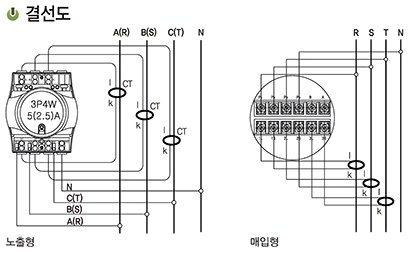

도면 · 구성
이미지를 누르면 크게 볼 수 있습니다.
설치 · 사용 시 유의사항
- 3상 4선식 전력량계 설치시 N상이 정상적으로 결선이 되어있는지 확인해야 합니다.
- 3상 4선식 CT형 전력량계 설치시 CT의 입력, 출력이 구분되어 있어 반드시 결선도를 숙지 후 설치해야 합니다.
- 상기 제품은 옥내용이므로 설치시 직사광선, 습기 등의 영향을 받지 않는 곳에 설치하여 주시길 바랍니다. (고장의 원인이 됩니다.)
- 검침과 점검이 편리한 곳에 설치를 권장합니다.
- 터미널에 접속시 나사부는 완전히 체결되어 홀 안의 전선이 흔들리지 않아야 합니다.
제품 문의
제품, A/S 관련 문의는 본사 031-708-6700로 연락 주시면 신속하게 안내해 드립니다.
